螺旋输送机总体结构
常见的倾斜固定式

螺旋输送机

,其结构比较简单。主要由驱动装置,料槽,螺旋轴,驱动端轴承,中间吊挂轴承,尾部端轴承,进料口,卸料口等部分组成,如下图所示:



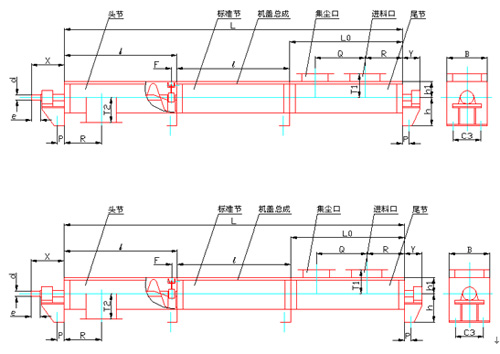

2-1

螺旋输送机

(倾斜10o)总体布置方式

1.电动机   2.联轴器     3.蜗轮蜗杆减速器  4 .联轴器   5.驱动端轴承

6.中间吊挂轴承 7.尾部端轴承 8.螺旋轴  9.进料口  10.卸料口

由于设计的螺旋输送机的长度为12米。为了制造,安装以及运输的方便,其槽体和螺旋轴均采取分节制造,头节长2.5,接着是2.5米、2米、2.5米长的中间节,尾节长2.5米,靠螺栓联接,并用中间轴承支承。同时,为了保证分节装配后输送机的整体刚度,槽体的连接处和螺旋轴的连接处需分开一段距离。由于物料在

螺旋输送机

中的运送完全是一种滑移运动,为了使螺旋轴处于较为有利的受拉状态,设计时将驱动装置和出料口安装在输送机的同一端,把进料口放在尾部附近。
